| Model | mmAq(수웅압) |
|---|---|
| JIMM-300 | 190 |
| JIMM-400 | 190 |
| JIMM-500 | 190 |
| 1SET 설치시 필요한 부품 | 품명 | 사양 | 재질 | 수량 |
| NIPPLE | EC6×1/8" | B/S | 2EA | |
| SOCKET | PT 1/8" | SS41 | 2EA | |
| HOSE | ∅ 6 | 연질PVC | 3M |

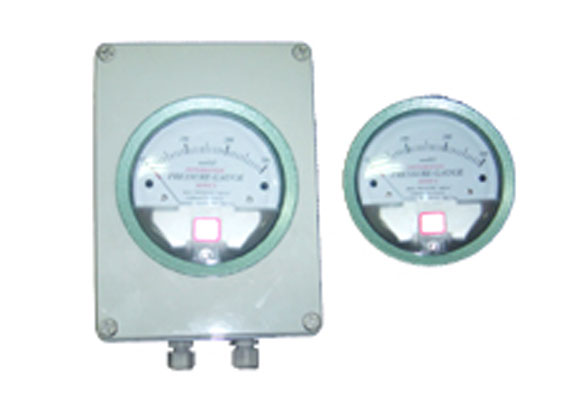

1) 차압계는 과도한 진동이 있거나 주의의 온도가 60도를 넘지 않는 장소에 설치하여햐 한다.
2) 압력 전달과(SENSING LINE)이 필요한 길이만큼 연결되어야 하며, 이 거리는 약 75M까지는 압력 지시의 정확도에 영향이 없으며, 다만 지시가 DAMP할 따름이다. 만일 진동 또는 맥동 하는 압력의 영향으로 인해 압력계의 지시가 지나치게 흔들릴 때는 SENSING LINE을 THROTTE하거나, AIR CHAMBER를 설치하면 방지할 수 있다

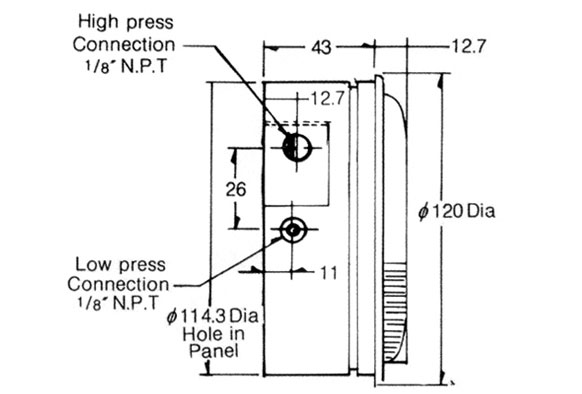

4)고압 및 저압의 TAB이 1쌍이 있다. 그중 1개(고압표시)구는 연결구를 사용하여 BAC FILTER쪽 본체에 또 다른 1개(저압표시)구는 PLENUM에 연결구를 사용하여 연결토록 한다.
