제품소개

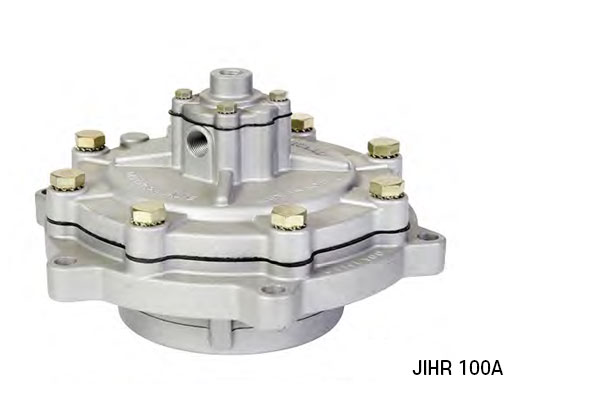

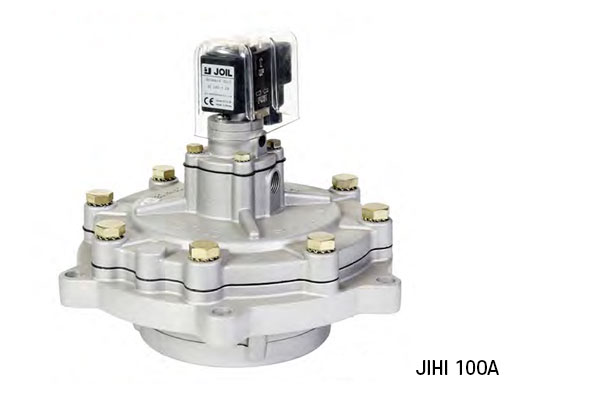

· 간편한 설치와 유지보수가 편리한 Header Type

· 대형 설비에 적합한 100A 구경의 토출 PIPE 적용

· 더욱 향상된 Diaphragm Set의 내구성

1. JIHI/HR 100A의 토출구는 4'(100A, OD114.3mm) SGP Pipe에 ∅113.6 6.2t오링을 사용합니다.

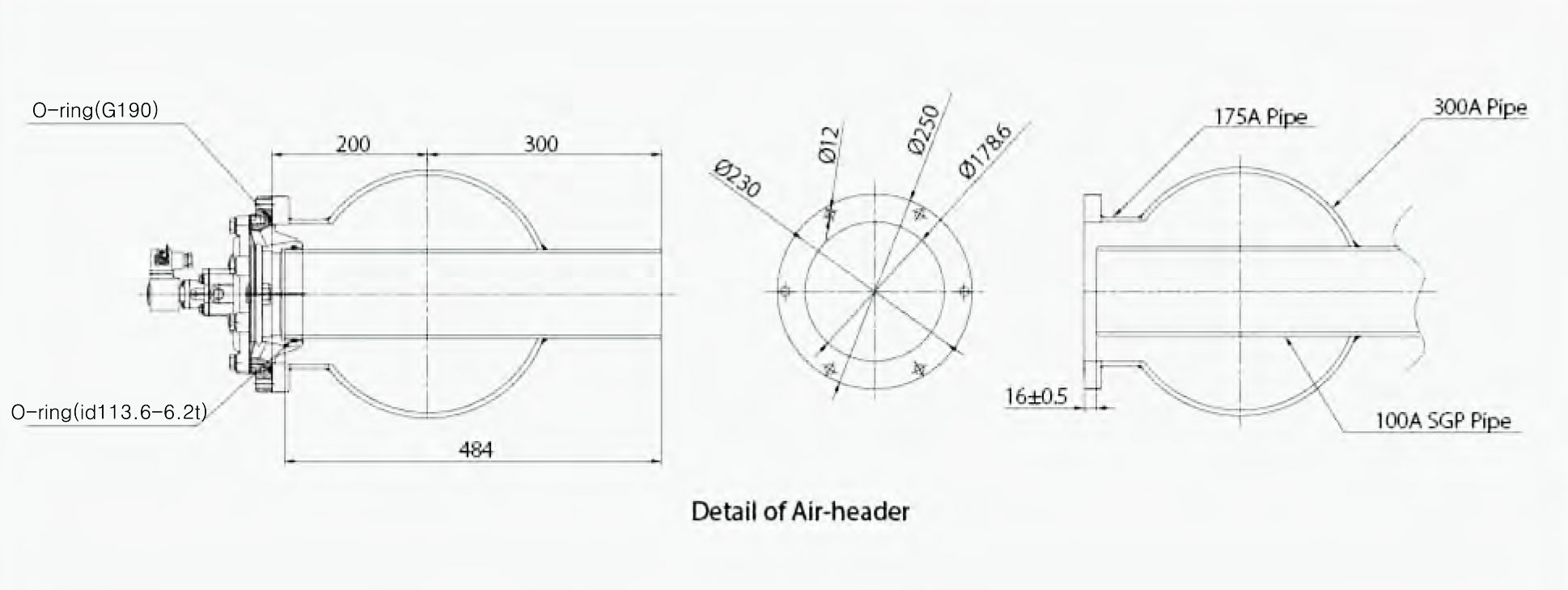

2. 에어헤더는 650리터 이상의 용량을 필요로 합니다.

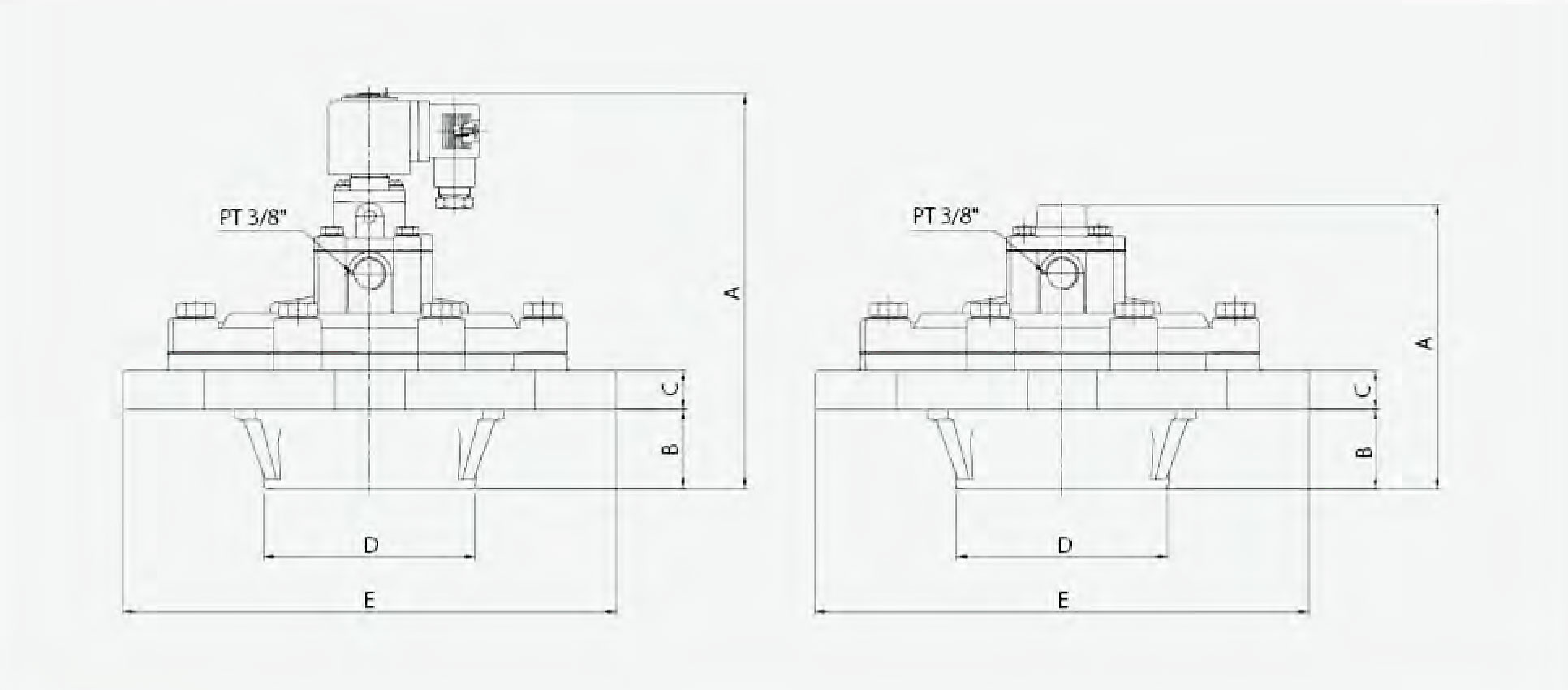

Unit : mm
Model	A	B	C	D	E
JIHI 100	200	40	28	∅178	250
JIHR 100	144	40	28	∅178	250

Model	CV Factor	토출유량(ℓ/0.1sec. pulse)					operating pressure		Weight (kg)
Model	CV Factor	3kg/㎠	4kg/㎠	5kg/㎠	6kg/㎠	7kg/㎠	Min	Max	Weight (kg)
JIHI 100	322.8	423	529	635	740	845	0.5	8	3.51
JIHR 100	322.8	423	529	635	740	845	0.5	8	3.31

Coil Voltagel	AC110±6V, AC220±13V, DC24±2V
Air Consumption	635 liter / (0.1 sec, 1 pulsing, 5kg /㎠)

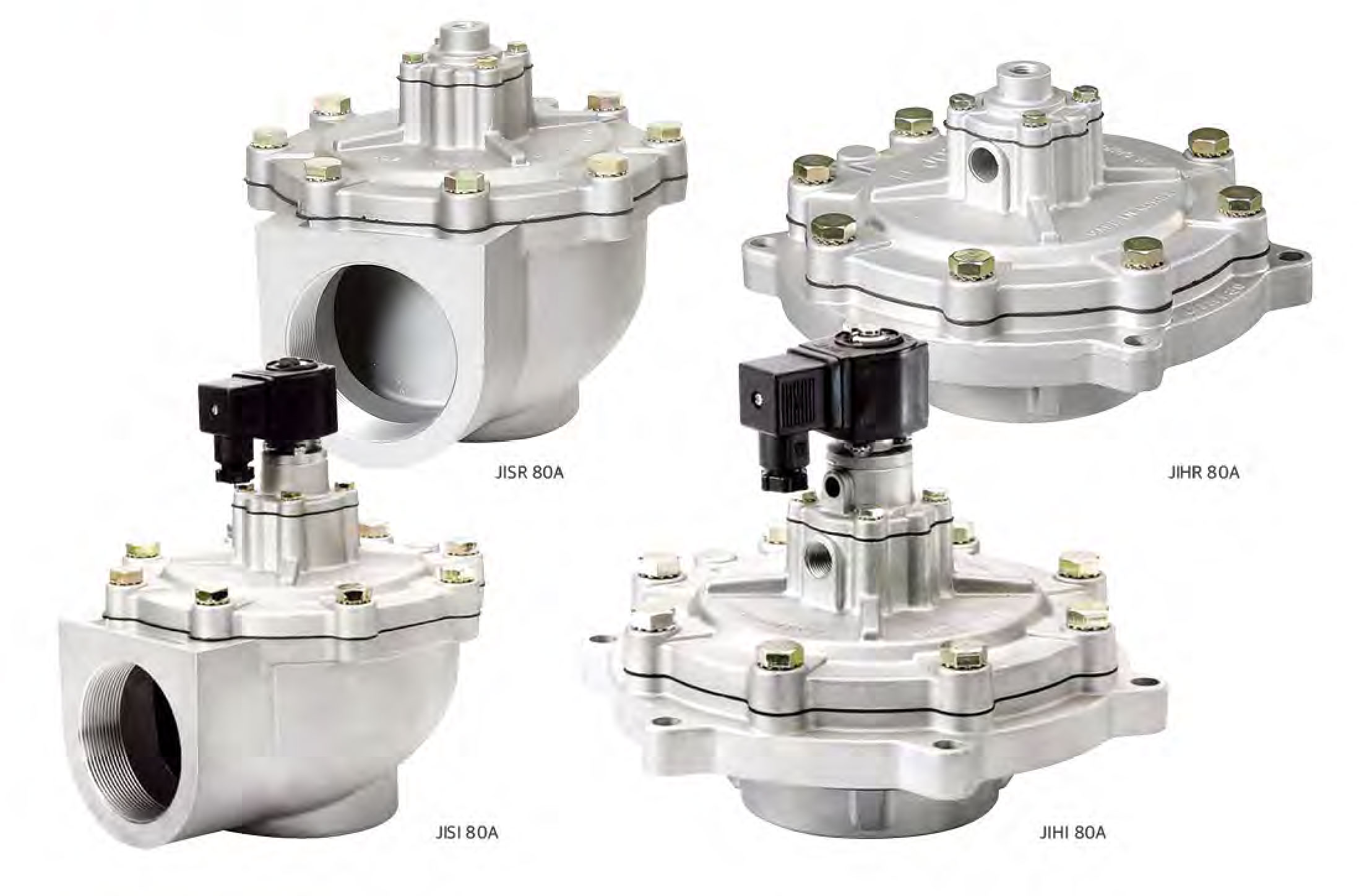

· 고성능 대용량의 3" (80A) Blow Tube 적용 밸브

· 내충격형 Diaphragm Set 채용으로 개폐시 충격감소와 향상된 내구성

· 80A 구경의 Pipe에 적합한 설계 구조

1. JISI/SR 80A의 토출구는 PT3" 나사를 적용하였습니다. JIHI/HR 80A의 토출구는 (80A, OD89.1mm) SGP Pipe에 ∅87.6 6.2t오링을 사용합니다.

2. JIHI80A의 조립부(치수도면의 ∅D)는 150A-10K Frange에 적합합니다.

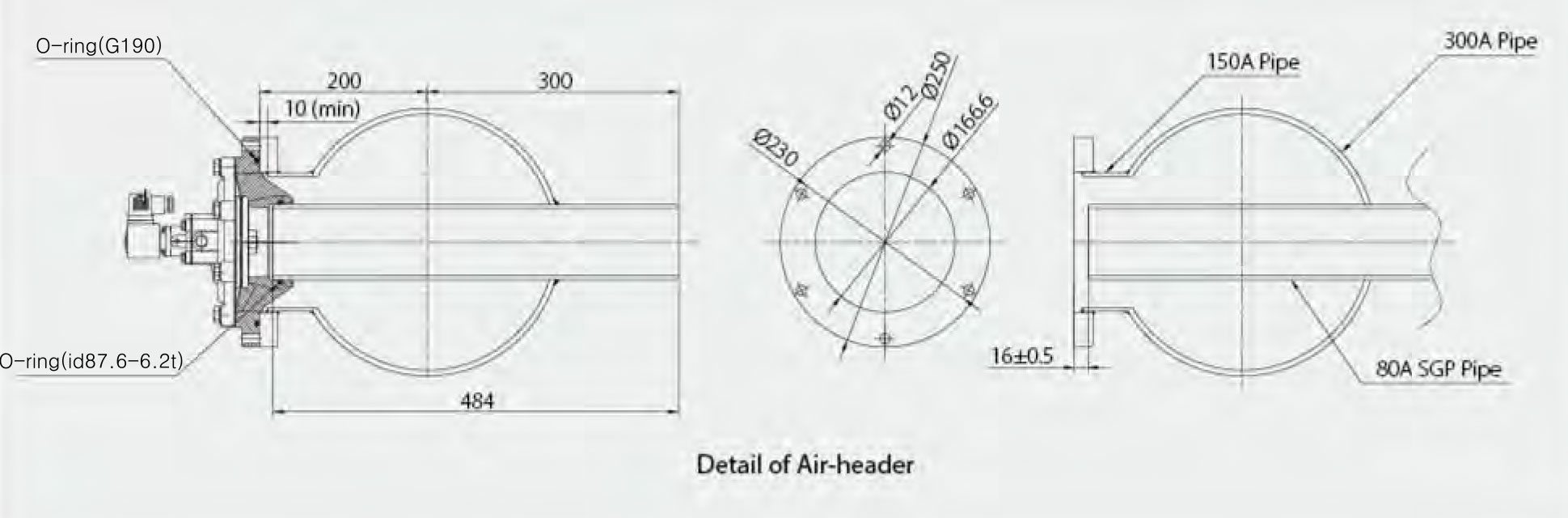

3. 에어헤더는 450리터 이상의 용량을 필요로 합니다.

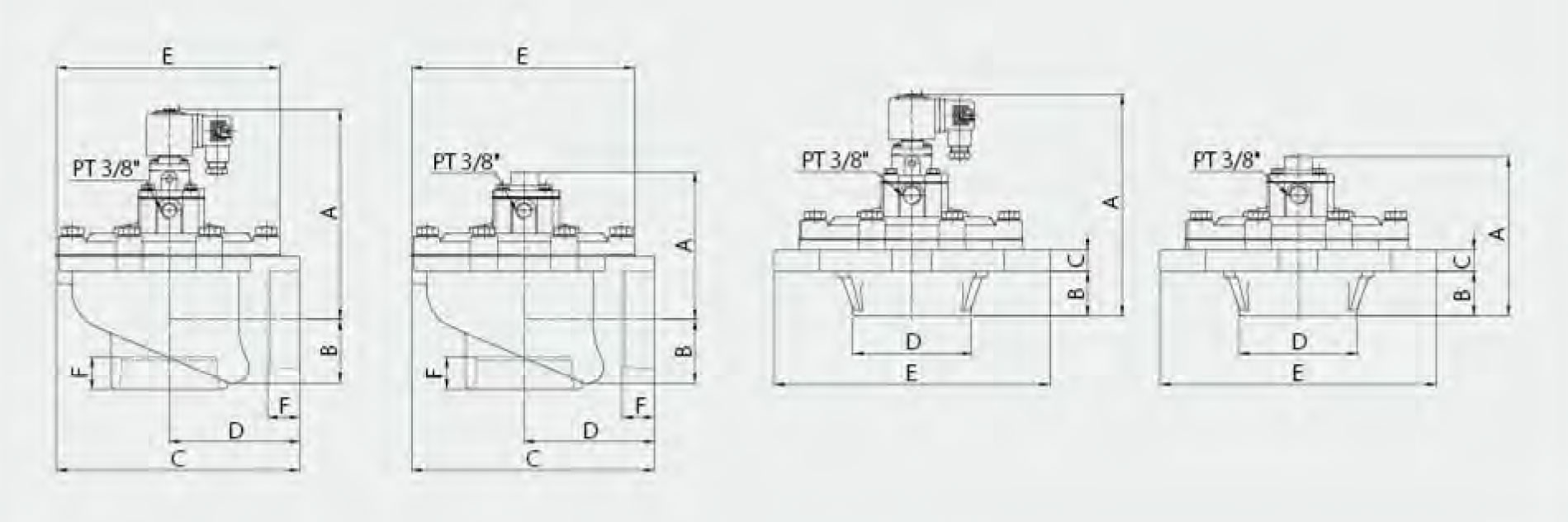

Unit : mm
Model	A	B	C	D	E	F
JISI 80	253	57.5	220	118	204	28
JISR 80	197	57.5	220	118	204	28
JIHI 80	200	40	28	∅164	250	-
JIHR 80	144	40	28	∅164	250	-

Model	CV Factor	토출유량(ℓ/0.1sec. pulse)					operating pressure		Weight (kg)
Model	CV Factor	3kg/㎠	4kg/㎠	5kg/㎠	6kg/㎠	7kg/㎠	Min	Max	Weight (kg)
JISI 80	230.3	303	378	453	528	603	0.5	8	4.36
JIHI 80									3.48
JISR 80									4.16
JIHR 80									3.28

Coil Voltage	AC110±6V, AC220±13V, DC24±2V
Air Consumption	450 liter / (0.1 sec, 1 pulsing, 5kg /㎠)
