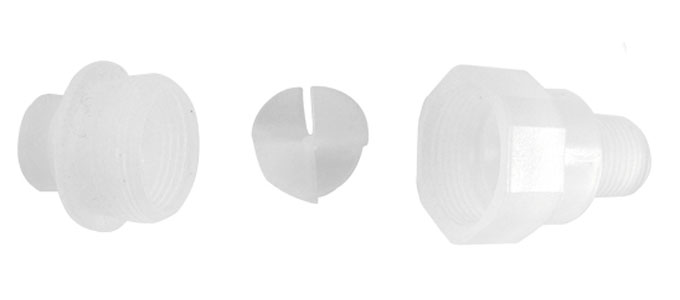

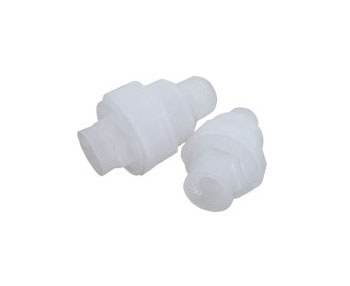

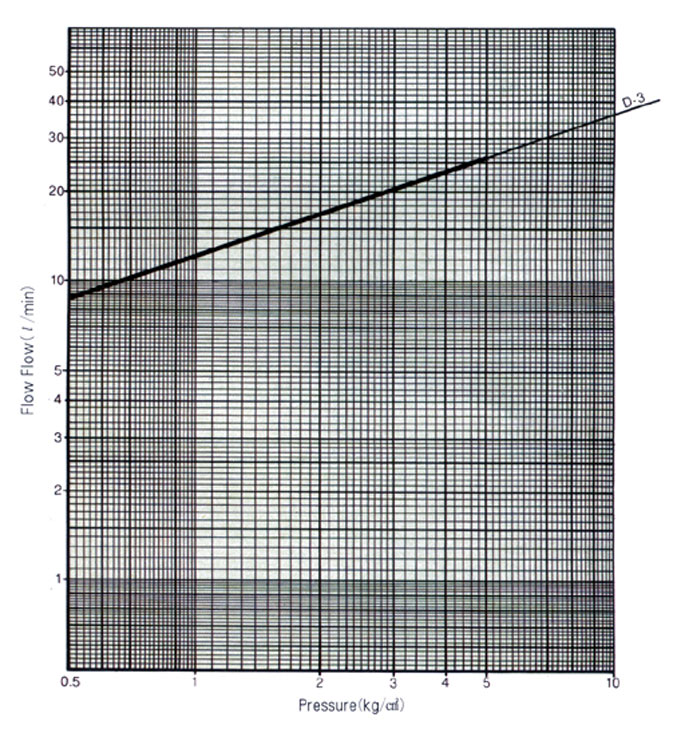

| Type No. D T D- | 3 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Body No. | 3 | |||||||||||
| Orifice Dia(m/m) | 12 | |||||||||||
| Pipe size(m/m) | 12 | |||||||||||
| Spray angle(2kg/㎠) | 135˚ |
· 고유의 나선형 노즐
· 높은 에너지 효율
· 내부에 벤이 없음
· 막힘이 없음
· 빠른유출
· 암나사, 수나사
· 높은 유량과 분사각도의 다양성/p>
· 분사액의 우수한 미립화

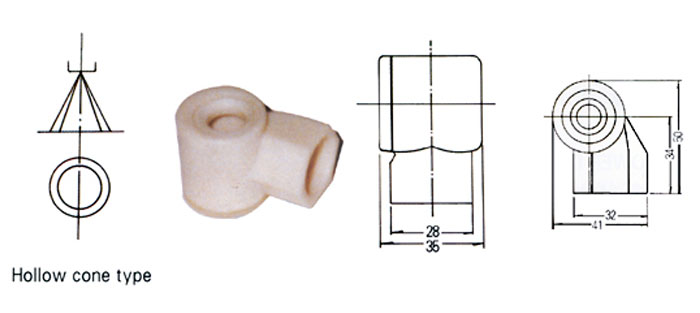

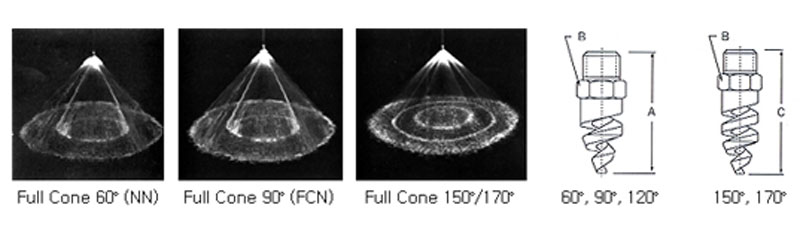

· 분사패턴: ①원형분사 ②중공원형분사
· 분사각도: 50˚ - 180˚
· 유량: 2.26 - 10700 ℓ/min (더 많은 유량도 가능)
Air, Gas, So2, 가스집진, 화학공정, 공기세척 등 냉각분사 (Cooling tower)
| 숫나사 |
노즐번호 |
노 즐 각 도 |
K 계수 |
유 량 ℓ/분 ㎏/㎠ |
유 량 |
금속재질만 |
오리피스
직경 |
노즐치수
|
노즐무게
금속, |
|||||
| 60° 90° 120° 150° |
0.5 |
0.7 |
1 |
2 |
3 |
5 |
10 |
20 |
A B C |
|||||
| 1/8 |
JC 6 JC 8 |
60° 90°
120° 60° 90° 120° |
3.19 5.93 |
2.26 4.19 |
2.67 4.96 |
3.19 5.93 |
4.5 8.4 |
5.5 10.3 |
7.1 13.2 |
10.1 18.7 |
14.3 26.5 |
2.38 2.38 3.18 3.18 |
42.9 14.3 |
28 6 |
| 1/4 |
JC
6 JC 8 JC 10 |
60°
90° 120° 60° 90° 120° 60° 90° 120° |
3.19 5.93 9.12 |
2.26 4.19 6.45 |
2.67 4.96 7.63 |
3.19 5.93 9.12 |
4.5 8.4 12.9 |
5.5 10.3 15.8 |
7.1 13.2 20.4 |
10.1 18.7 28.8 |
14.3 26.5 40.8 |
2.38
2.38 3.18 3.18 3.97 3.18 |
47.6
14.3 |
35 6 |
| 3/8 |
JC 6 JC 8 JC 10 JC 12 JC 14 JC 16 JC 20 |
60° 60° 60° 60° 90° 120° 150° 60° 90° 120° 150° 60° 90° 120° 150° 60° 90° 120° 150° |
3.19 5.93 9.12 13.7 18.5 24.2 37.6 |
2.26 4.19 6.45 9.67 13.1 17.1 26.6 |
2.67 4.96 7.63 11.4 15.4 20.2 31.5 |
3.19 5.93 9.12 13.7 18.5 24.2 37.6 |
4.5 8.4 12.9 19.3 26.1 34.2 53.2 |
5.5 10.3 15.8 23.7 32.0 41.8 65.1 |
7.1 13.2 20.4 30.6 41.3 54.0 84.1 |
10.1 18.7 28.8 43.2 58.4 76.4 119 |
14.3 26.5 40.8 61.1 82.6 108 168 |
2.38 2.38 3.18 3.18 3.97 3.18 4.76 3.18 5.56 3.18 6.35 3.18 7.94 3.18 |
47.6 17.5 60.5 |
46 7 |
| 1/2
|
JC
24 JC 28 |
60°
90° 120° 150° 60° 90° 120° 150° |
54.9 75.2 |
38.8 53.2 |
46.0 62.9 |
54.9 75.2 |
77.7 106 |
95.1 130 |
123 168 |
174 238 |
246 336 |
9.53
4.76 11.1 4.76 |
63.5
22.2 77.7 |
85
14 |
| 3/4 |
JC 32 |
60° 90° 120° 150° |
95.7 |
67.7 |
80.1 |
95.7 |
135 |
166 |
214 |
303 |
428 |
12.7 4.76 |
69.9 28.6 88.9 |
156 25 |
| 1 |
JC
40 JC 48 |
60°
90° 120° 150° 60° 90° 120° 150° |
153 217 |
108 153 |
128 181 |
153 216 |
216 306 |
264 375 |
341 484 |
483 685 |
683 968 |
15.9
6.35 19.1 6.35 |
92.1 34.9 111 |
241 71 |
| 11/2 |
JC 56 JC 64 JC 72 |
60° 90° 120° 150° 60° 90° 120° 150° 60° 90° 120° 150° |
294 385 438 |
208 272 309 |
246 322 366 |
294 385 438 |
416 545 619 |
509 667 758 |
657 861 978 |
930 1220 1380 |
1320 1720 1960 |
22.2 7.94 25.4 7.94 28.6 7.94 |
111 50.8 137 111 50.8 137 111 50.8 143 |
624 120 |
| 2 |
JC
88 JC 96 |
90°
120° 150° 90° 120° 150° |
638 806 |
451 570 |
534 674 |
638 806 |
902 1140 |
1110 1400 |
1430 1800 |
2020 2550 |
2850 3600 |
34.9
11.1 38.1 11.1 |
143
63.5 175 175 63.5 178 |
1300
227 1530 255 |
| 3 |
JC 112 JC 128 |
90°
120° 90° 120° |
1170 1550 |
825 1090 |
976 1290 |
1170 1550 |
1650 2190 |
2020 2680 |
2610 3460 |
3690 4891 |
5220 6920 |
44.5 14.3 50.8 14.3 |
219 88.9 |
3230 567 |
| 4 |
JC
160 |
90° 120° |
2390 |
1690 |
2000 |
2390 |
3380 |
4140 |
5350 |
7570 |
10700 |
63.5
15.9 |
257 114 |
4790
765 |
* Flow Rate( ℓ/min) = K√bar **Three turn nozzles
* 표준재질 : Brass, 316 Stainless Steel, PVC, Polypropylene and Teflon
기존의 나선형 노즐의 가장 큰 단점은 완전 FULLCONE 의 분사패턴이 되지 않는 것에 있습니다.
이 문제를 극복하기 위해 폐사는 가분수 형태의 노즐을 단독 개발하게 되었습니다.
가분수 노즐의 특성은 기존의 돼지꼬리 보다 2배이상 막힘이 없으면서도 완전 FULLCONE이라는 이상적인 노즐입니다. 특히 가분수 노즐은 이물질이 많이 발생되는 각종 화학장치나 환경스크라바 등에 매우 유용하기에,이에 폐사는 가분수 노즐이 귀사의 생산현장에서 매우 실용적으로 사용될 수 있음을 확신하며 신개발품을 추천드립니다.
| 숫나사 파이프 사이즈 | 노즐번호 | 노즐각도 | 유량L/분 (㎏/㎠) | 노즐치수 (㎜) | 노즐무게 (g) | ||||
| 0.5 | 1 | 2 | 3 | 5 | |||||
| 3/8" | JMP 8 | 138° | 27.27 | 38.56 | 54.54 | 66.8 | 86.23 | 63.85 | 13 |
| 1/2" | JMP 8 | 120° | 27.27 | 38.56 | 54.54 | 66.8 | 86.23 | 53.55 | 20 |
| JMP 10 | 120° | 34.31 | 48.53 | 68.63 | 84.06 | 108.52 | 53.55 | 20 | |
