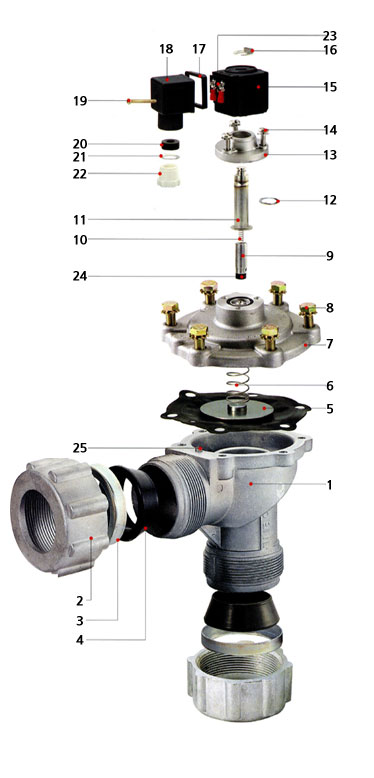

SINGLE DIAPHRAGM MODEL
| 번호 | 부품명 |
|---|---|
| 1 | 몸체 |
| 2 | 커플링 너트 |
| 3 | 가이드 링 |
| 4 | 커플링 패킹 |
| 5 | 메인 다이어프램 |
| 6 | 메인 스프링 |
| 7 | 메인커버 |
| 8 | 육각 볼트(MB) |
| 9 | 플런즈 |
| 10 | 플런즈 스프링 |
| 11 | 코어 튜브 |
| 12 | 텐션 스프링 |
| 13 | 라운드 튜브 |
| 14 | 볼트(M4) |
| 15 | 솔레노이드 코일 |
| 16 | 클립 |
| 17 | 코일 패킹 |
| 18 | 코일 터미널 커버 |
| 19 | 볼트(M3) |
| 20 | 홀더 패킹 |
| 21 | 홀더 패킹 와셔 |
| 22 | 홀더 볼트 |
| 23 | 터미널 세트 |
| 24 | 플런즈 패킹 |
| 25 | 에어 홀 핀 |

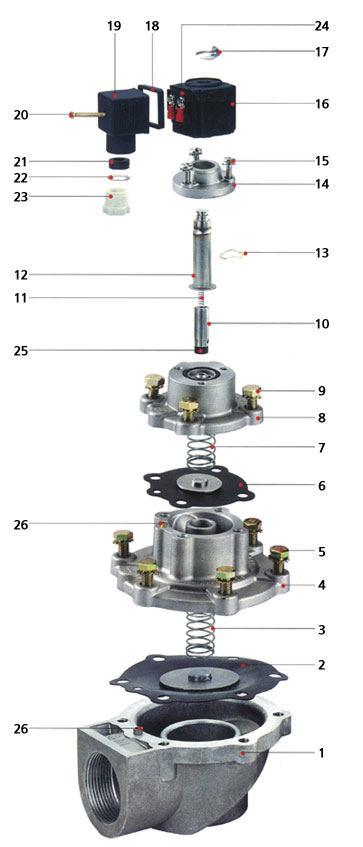

DOUBLE DIAPHRAGM MODEL
| 번호 | 부품명 |
|---|---|
| 1 | 몸체 |
| 2 | 메인 다이어프램 |
| 3 | 메인 스프링 |
| 4 | 연결커버 |
| 5 | 육각볼트 |
| 6 | 세컨드 다이아프램 |
| 7 | 세컨드 스프링 |
| 8 | 세컨드 커버 |
| 9 | 육각볼트(M6) |
| 10 | 플런저 |
| 11 | 플런즈 스프링 |
| 12 | 코어튜브 |
| 13 | 텐션 스프링 |
| 14 | 라운드 튜브 |
| 15 | 볼트(M4) |
| 16 | 솔레노이드 코일 |
| 17 | 클립 |
| 18 | 코일패킹 |
| 19 | 코일터미널 커버 |
| 20 | 볼트(M3) |
| 21 | 홀더 패킹 |
| 22 | 홀더 패킹 와셔 |
| 23 | 홀드 볼트 |
| 24 | 터미널 세트 |
| 25 | 플린저 패킹 | 26 | 에어홀 핀 |

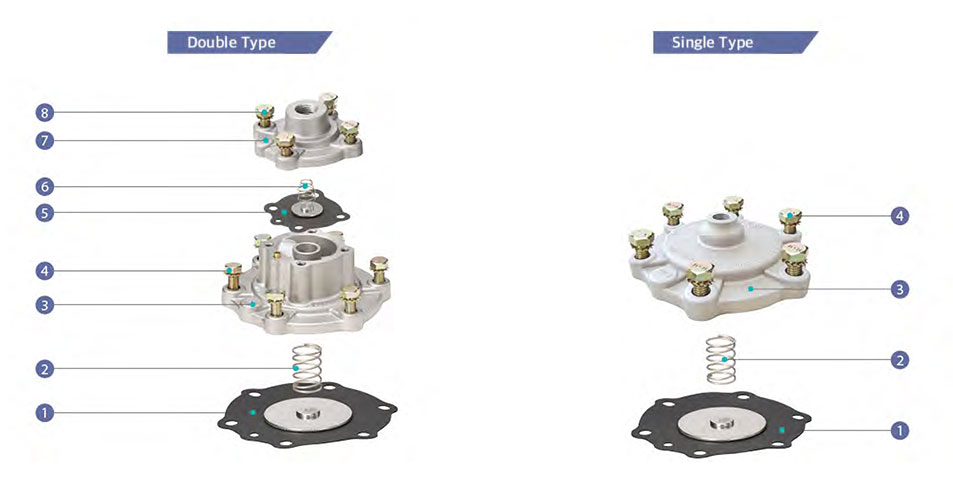

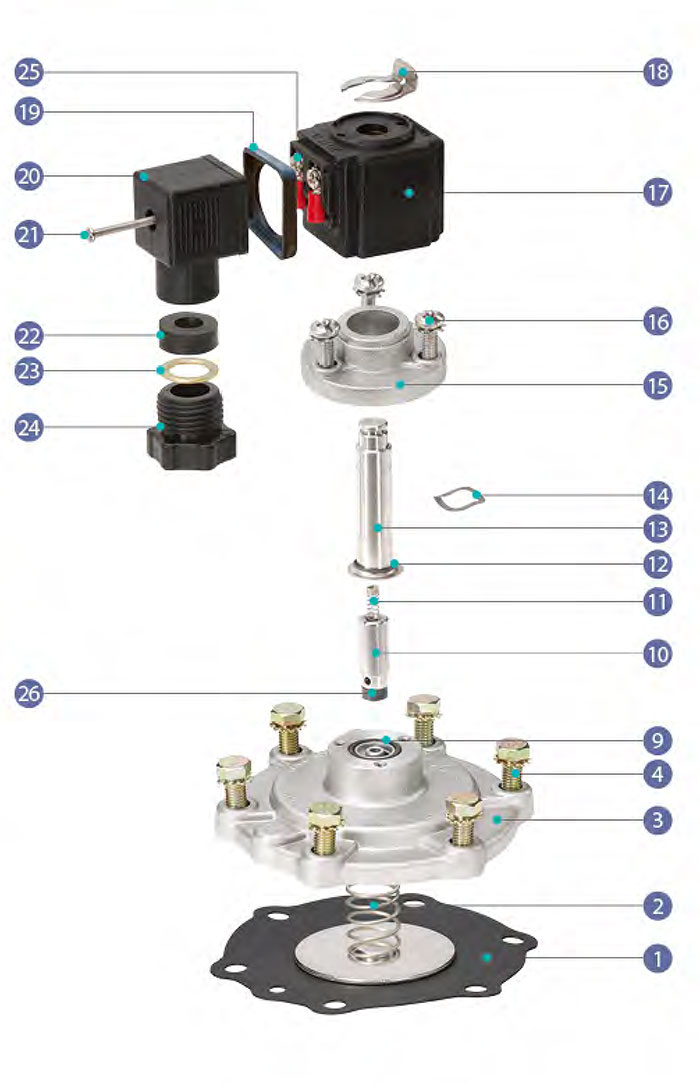

Single Type
| 번호 | 부품명 |
|---|---|
| 1 | Main Diaphragm |
| 2 | Main Spring |
| 3 | Main Cover(I-Type) |
| 4 | Hexagon Bolt |
| 9 | O-Ring(∅15) |
| 10 | Plunger |
| 11 | Plunger Spring |
| 12 | O-Ring(∅13) |
| 13 | Core Tube |
| 14 | Tension Spring |
| 15 | Round Tube |
| 16 | Bolt(M4) |
| 17 | Solenoid Coil |
| 18 | Clip |
| 19 | Coil Packing |
| 20 | Coil Terminal Cover |
| 21 | Bolt(M3) |
| 22 | Holder Packing |
| 23 | Holder Packing Washer |
| 24 | Holder Bolt |
| 25 | Terminal |
| 26 | Plunger packing |

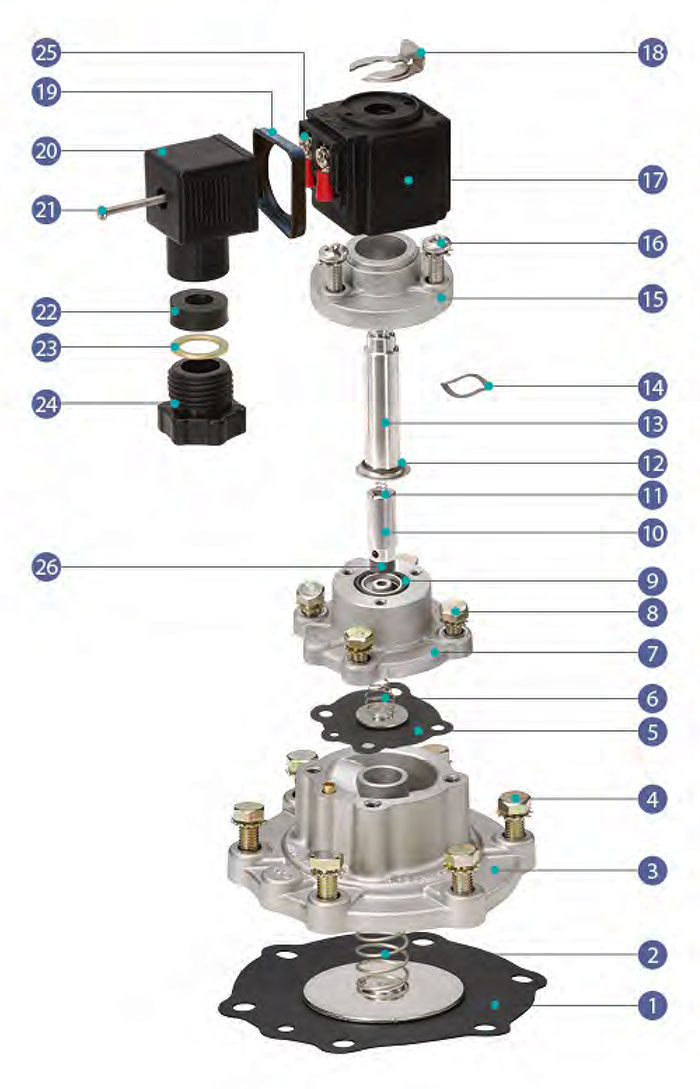

Double Type
| 번호 | 부품명 |
|---|---|
| 1 | Main Diaphragm |
| 2 | Main Spring |
| 3 | Connection Cover |
| 4 | Hexagon Bolt |
| 5 | Secondary Diaphragm |
| 6 | Secondary Spring |
| 7 | Secondary Cover |
| 8 | Hexagon Bolt(M6) |
| 9 | O-Ring(∅15) |
| 10 | Plunger |
| 11 | Plunger Spring |
| 12 | O-Ring(∅13) |
| 13 | Core Tube |
| 14 | Tension Spring |
| 15 | Round Tube |
| 16 | Bolt(M4) |
| 17 | Solenoid Coil |
| 18 | Clip |
| 19 | Coil Packing |
| 20 | Coil Terminal Cover |
| 21 | Bolt(M3) |
| 22 | Holder Packing |
| 23 | Holder Packing Washer |
| 24 | Holder Bolt |
| 25 | Terminal | 26 | Plunger packing |

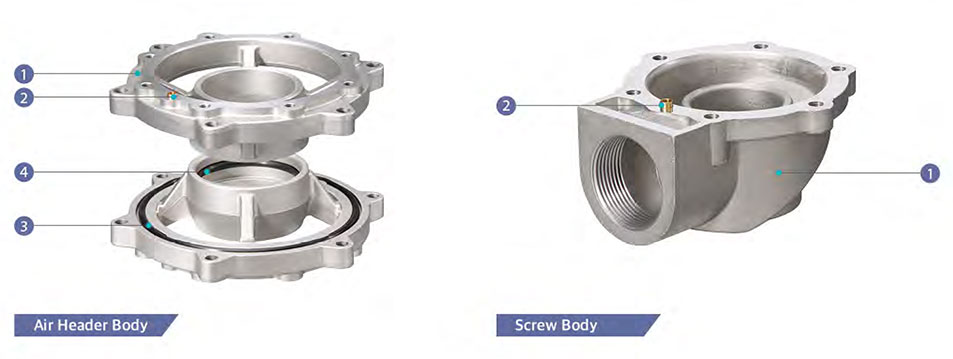

| NO | Header Type | Screw Type |
|---|---|---|
| 1 | Body | Body |
| 2 | Air Hole Pin | Air Hole Pin |
| 3 | O-Ring(for Body) | |
| 4 | O-Ring(for Body) |

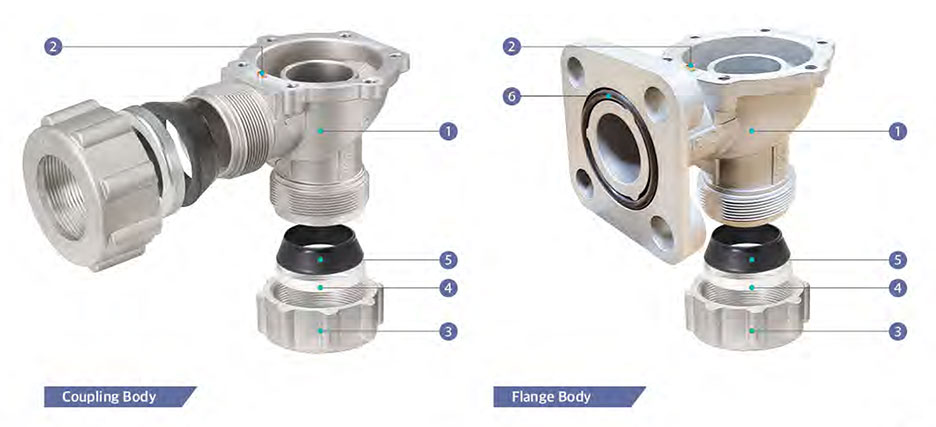

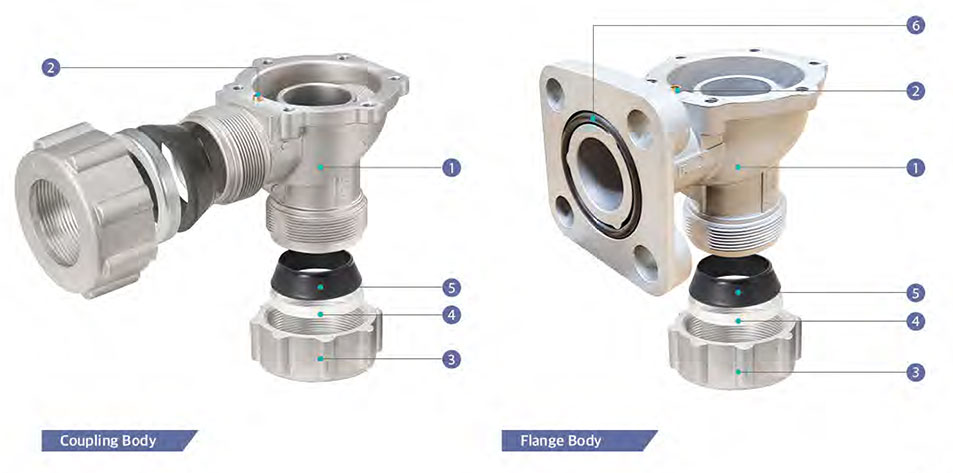

| NO | Coupling Type | Flange Type |
|---|---|---|
| 1 | Body | Body |
| 2 | Air Hole Pin | Air Hole Pin |
| 3 | Coupling Nut | Coupling Nu |
| 4 | Guide Ring | Guide Ring |
| 5 | Coupling Packing | Coupling Packing |
| 6 | O-Ring(for Flange) |
| Maker | Body Type | Coil 부착 |
|---|---|---|
| JI(JOIL) | ||
| H(Header Type) | I(Integrated) | |
| S(Screwr Type) | R(Remote) | |
| C(Coupling Type) | ||
| F(Flange Type) |
| 공급규격 | |
|---|---|
| H-Type | 40(S)/40(D)/50/65/80/100 |
| S-Type | 20/25/32/40(S)/40(D)/50/65/80 |
| C-Type | 20/25/40(S)/40(D) |
| F-Type | 40(S)/40(D)/50/65 |
| NO | Remoted Double | Remoted Single |
|---|---|---|
| 1 | Main Diaphragm | Main Diaphragm |
| 2 | Main Spring | Main Spring |
| 3 | Connection Cover | Main Cover(R-Type) |
| 4 | Hexagon Bolt | Hexagon Bolt |
| 5 | Secondary Diaphragm | |
| 6 | Secondary Spring | |
| 7 | Secondary Cover(R-Type) | |
| 8 | Hexagon Bolt(M6) |
* I=Integrated, R=Remote, S=Single Diaphragm, D=Double Diaphragm

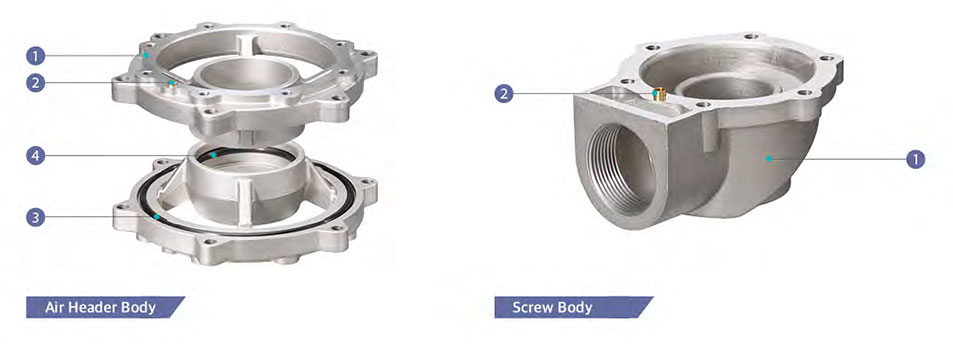

| NO | Header Type | Screw Type |
|---|---|---|
