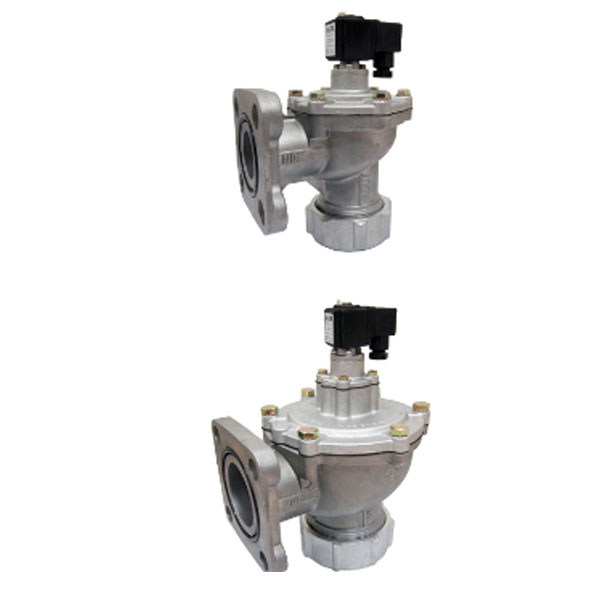

솔레노이드 코일은 전기 배선이 손쉬운 원터치타입 단자대가 장착되어 있습니다.
옥외 사용을 위하여 알루미늄 다이캐스팅 재질의 BODY를 사용하였습니다.

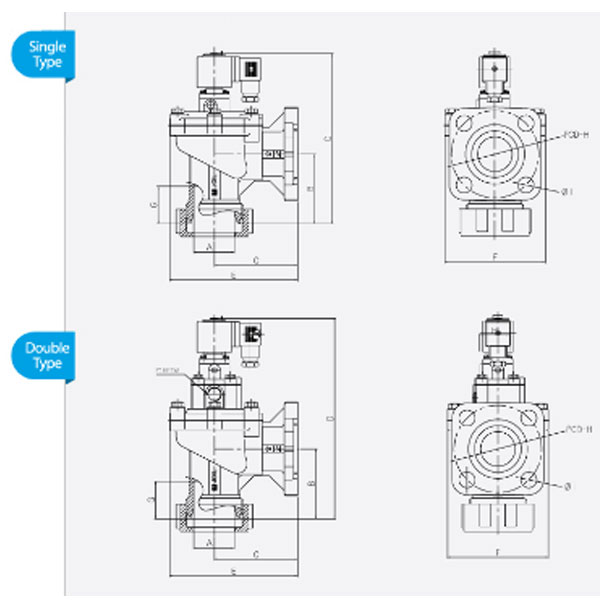

| MODEL | CV Factor |
Operating Pressure | Orifice A |
B | C | D | E | F | G | H | I | Diap hragm Q'ty |
Weight (kg) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Min | Max | |||||||||||||
| JIFI40(S) | 58.4 | 0.5 | 8 | 1 1/2" | 84 | 100 | 205 | 154 | 121 | 45 | 105 | 19 | 1 | 1.90 |
| JIFI40(D) | 60.9 | 0.5 | 8 | 1 1/2" | 84 | 100 | 241 | 154 | 121 | 45 | 105 | 19 | 1 | 2.08 |
| JIFI50 | 97.6 | 0.5 | 8 | 2" | 98 | 120 | 265 | 193 | 166 | 46 | 120 | 19 | 1 | 3.28 |
| JIFI85 | 145.4 | 0.5 | 8 | 2 1/2" | 107 | 133 | 282.5 | 218 | 190 | 53 | 140 | 19 | 2 | 4.20 |

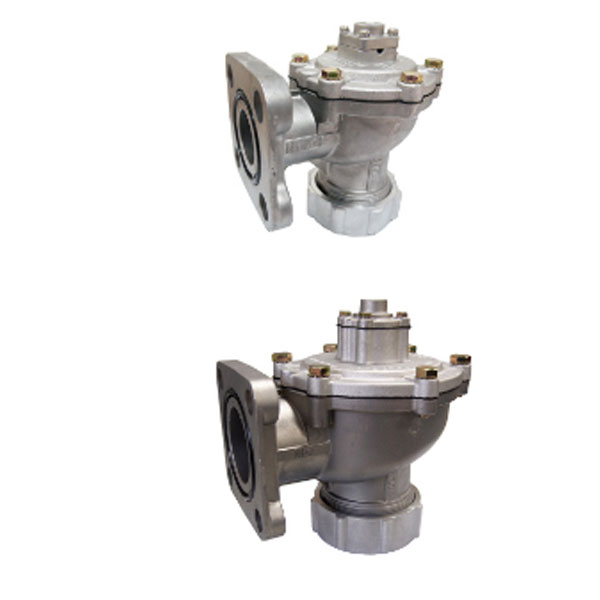

솔레노이드 코일은 전기 배선이 손쉬운 원터치타입 단자대가 장착되어 있습니다.
옥외 사용을 위하여 알루미늄 다이캐스팅 재질의 BODY를 사용하였습니다.

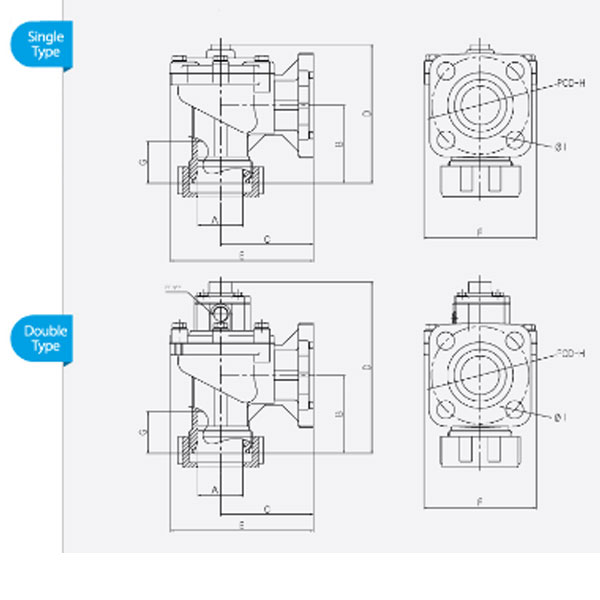

| MODEL | CV Factor |
Operating Pressure | Orifice A |
B | C | D | E | F | G | H | I | Diap hragm Q'ty |
Weight (kg) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Min | Max | |||||||||||||
| JIFR40(S) | 58.4 | 0.5 | 8 | 1 1/2" | 84 | 100 | 149.5 | 154 | 121 | 45 | 105 | 19 | 1 | 1.66 |
| JIFR40(D) | 60.9 | 0.5 | 8 | 1 1/2" | 84 | 100 | 184.5 | 154 | 121 | 45 | 105 | 19 | 1 | 1.84 |
| JIFR50 | 97.6 | 0.5 | 8 | 2" | 98 | 120 | 209.5 | 193 | 168 | 46 | 120 | 19 | 1 | 3.02 |
| JIFR65 | 145.4 | 0.5 | 8 | 2 1/2" | 107 | 133 | 226.5 | 218 | 190 | 53 | 140 | 19 | 2 | 3.96 |
FLANGE PCD 및 HOLE경은 10kg용으로 제작되어 있음.
