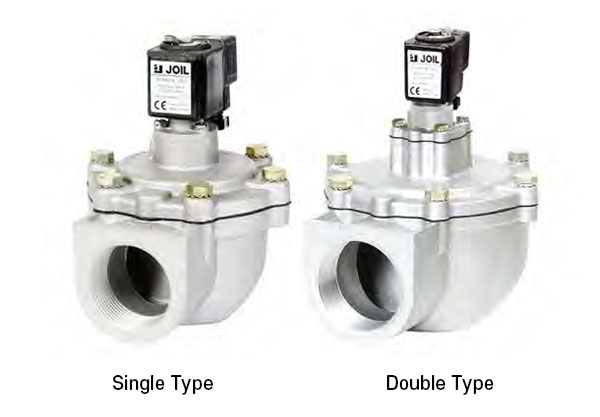

밸브의 신속한 개폐를 위해 Timer Controller와 절연등급 B종 코일을 사용하였습니다.

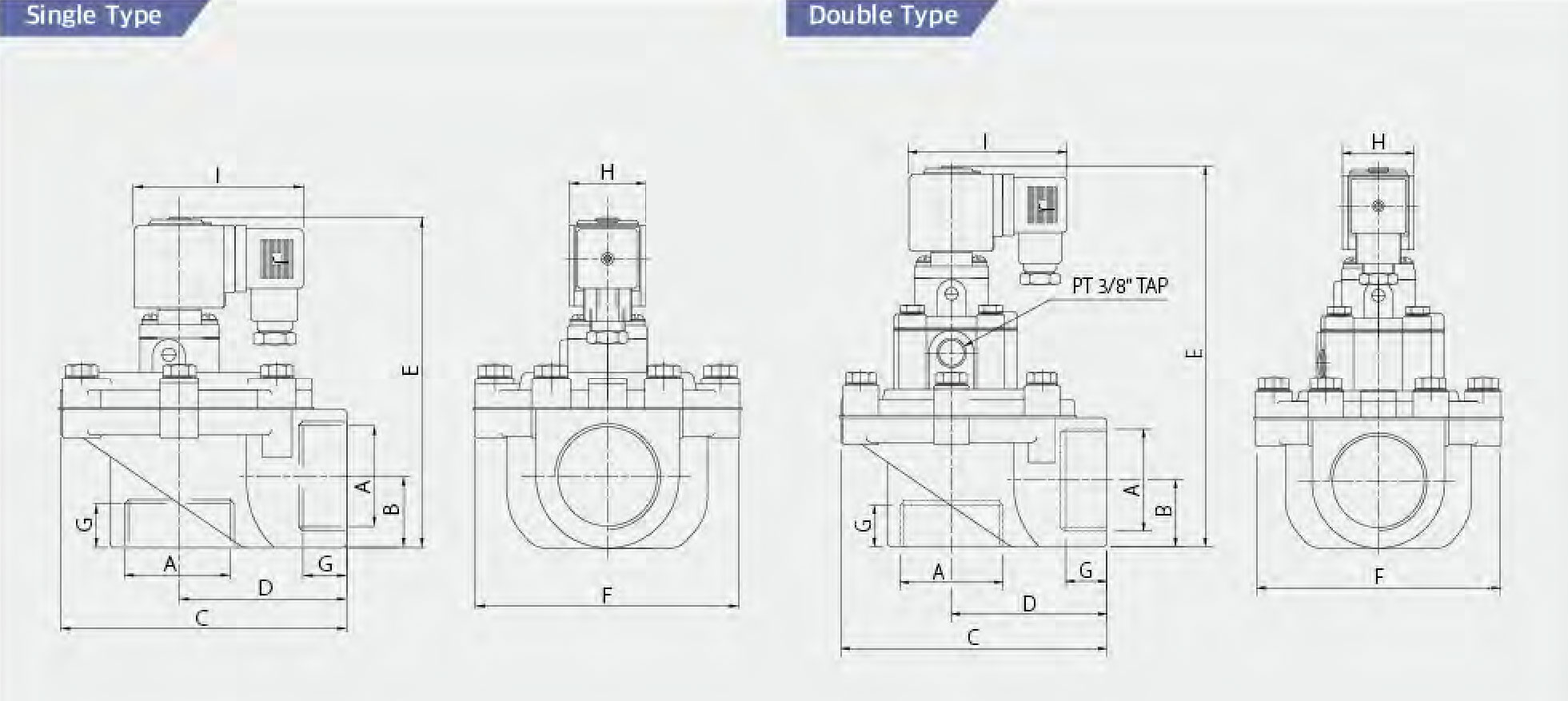

| 모 델 | CV Factor |
Operating Pressure | Orifice A |
B | C | D | E | F | G | H | I | Diap hragm Qty |
Weight (kg) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Min | Max | |||||||||||||
| JISI 20 | 14.3 | 0.5 | 8 | PT 3/4" | 19 | 82 | 50 | 117 | 64 | 14 | 35 | 70 | 1 | 0.50 |
| JISI 25 | 24 | 0.5 | 8 | PT 1" | 23 | 102 | 61.5 | 127.4 | 80 | 16 | 35 | 70 | 1 | 0.75 |
| JISI 32 | 47 | 0.5 | 8 | PT 1 1/4" | 29.5 | 130 | 76 | 144 | 121 | 18 | 35 | 70 | 1 | 1.15 |
| JISI 40(S) | 58.4 | 0.5 | 8 | PT 1 1/2" | 31.5 | 130 | 76 | 150 | 121 | 20 | 35 | 70 | 2 | 1.20 |
| JISI 40(D) | 60.9 | 0.5 | 8 | PT 1 1/2" | 31.5 | 130 | 76 | 186 | 121 | 20 | 35 | 70 | 2 | 1.40 |
| JISI 50 | 97.6 | 0.5 | 8 | PT 2" | 40 | 185 | 111 | 207.7 | 167 | 28 | 35 | 70 | 2 | 2.50 |
| JISI 65 | 145.4 | 0.5 | 8 | PT 2 1/2" | 48.5 | 210 | 125 | 223.7 | 190 | 28 | 35 | 70 | 2 | 3.60 |
| JISI 80 | 230.3 | 0.5 | 8 | PT 3" | 57.5 | 220 | 118 | 252.6 | 214 | 28 | 35 | 70 | 2 | 4.36 |
밸브의 생명인 다이어프램은 충격 흡수판과 보호판 사이에 리베팅되어 유격 발생방지 및 완충역할로 저소음. 장기수명을 보장합니다.
| 모 델 | CV Factor |
Operating Pressure | Orifice A |
B | C | D | E | F | G | Diap hragm Qty |
Weight (kg) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Min | Max | |||||||||||
| JISR 20 | 14.3 | 0.5 | 8 | PT 3/4" | 19 | 82 | 50 | 61 | 64 | 14 | 1 | 0.25 |
| JISR 25 | 24 | 0.5 | 8 | PT 1" | 23 | 102 | 61.5 | 71 | 80 | 16 | 1 | 0.48 |
| JISR 32 | 47 | 0.5 | 8 | PT 1 1/4" | 29.5 | 130 | 76 | 91 | 121 | 18 | 1 | 0.89 |
| JISR 40(S) | 58.4 | 0.5 | 8 | PT 1 1/2" | 31.5 | 130 | 76 | 97 | 121 | 20 | 1 | 0.96 |
| JISR 40(D) | 60.9 | 0.5 | 8 | PT 1 1/2" | 31.5 | 130 | 76 | 129.8 | 121 | 20 | 2 | 1.23 |
| JISR 50 | 97.6 | 0.5 | 8 | PT 2" | 40 | 185 | 111 | 151.7 | 167 | 28 | 2 | 2.30 |
| JISR 65 | 145.4 | 0.5 | 8 | PT 2 1/2" | 48.5 | 210 | 125 | 167.5 | 190 | 28 | 2 | 3.40 |
| JISR 80 | 230.3 | 0.5 | 8 | PT 3" | 57.5 | 220 | 118 | 196.4 | 214 | 28 | 2 | 4.16 |
