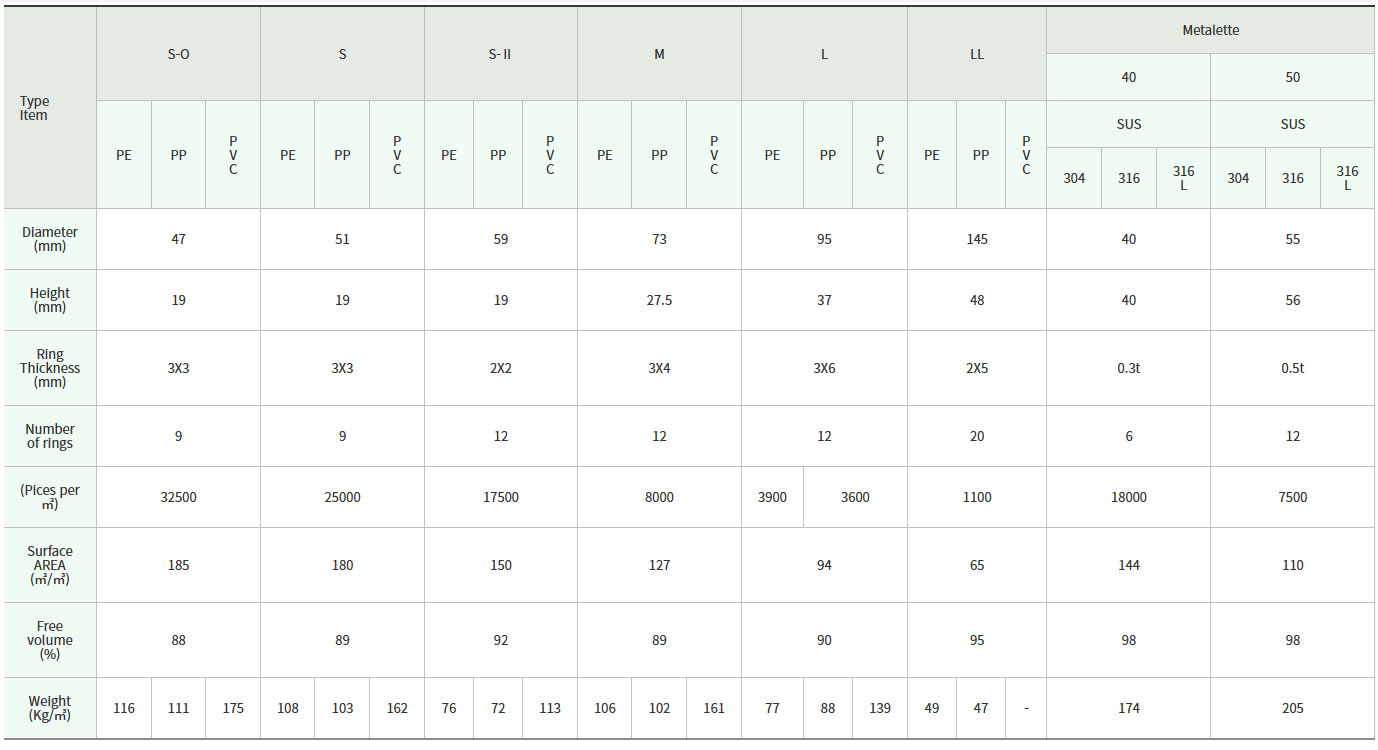

| Type | SO-Spirax | S-Spirax | SII-Spirax | M-Spirax |
|---|---|---|---|---|
 |
 |
 |
 |
|
| [Pieces per ㎥] | 32,500 | 25,000 | 17,500 | 8,000 |
| Surface Area(㎡/㎥) | 185 | 180 | 150 | 127 |
| Weight(kg/㎥)*(PP) | 111 | 103 | 72 | 102 |
| Materials | PP/PE/PVC | PP/PE/PVC | PP/PE/PVC | PP/PE/PVC |
| Type | L--Spirax | LL-Spirax | Metalette 40 | Metalette 50 |
|---|---|---|---|---|
 |
 |
 |
 |
|
| [Pieces per ㎥] | 3,600 | 1,100 | 18,000 | 7,500 |
| Surface Area(㎡/㎥) | 94 | 65 | 144 | 110 |
| Weight(kg/㎥)*(PP) | 88 | 47 | 174 | 205 |
| Materials | PP/PE/PVC | PP/PE/PVC | SUS304/316L/Ti | SUS304/316L/Ti |
본 충진물은 최근 개발된 제품으로 TELLERETTE라 명칭한다. 충진물은 PACKED TOWER의 설계와 GAS ABSORPTION에 있어서 가장 중요한 인자중의 하나이다. 따라서 충진물의 선택은 흡수장치의 설계에 가장 큰 영향을 미친다.
폐사의 제품인 TELLERETTE의 장점을 타충진물과의 항목별로 하기와 같이 간략하게 비교검토 소개하오니 참조하시어 많은 시도를 부탁합니다.
체적당 충진물의 면적을 비표면적이라 하며 단위는 (㎡/㎥)로 한다. 비교면적은 공탑속도와 충진고즉 충진 VOLUME을 결정한다. 비표면적이 크면 클수록 높은 효율을 낼 수 있으며 본 충진물의 비표면적은 별도의 CHART로 표기한다.
비표면적과 연관지어 관련이 있으며 비표면적이 많을수록 충진고가 낮아짐은 물론 또한 공극율이 크므로 낮은 압력손실을 나타낸다. 또한 비표면적이 높음으로써 충진고는 낮아지고 탑경 또한 적어진다. 따라서 액기비가 적어 압력손실이 현격히 낮아지므로 동력비 및 운전경비가 절감된다.
충진물의 모양은 충진물이 서로 엉키는 모양이 되거나 CHANNELING 현상이 발견되어서는 안된다. CHANNELING 현상은 편류를 의미하며 기액의 쏠림현상이다.
편류는 압력손실을 유발시키고 BUBLING 및 FLOODING을 동시에 유발시킨다.
본 충진물은 편류를 적게 유발시키며 운전 압력손실이 적다.
GAS 흡수의 SYSTEM중 설계치의 목적을 달성하기 위해서는 정확한 실험에 의한 설계이론이 필요하다. 충진물은 흡수효율이 좌.우하며 액기비, 공탑속도를 좌우하기 때문이다.
그러나 본 제품은 정확한 설계이론을 갖고 있다.
* 상기에 열거한 모든 이론이 각각에 분류가 곤란하고 동시에 연결되는 것으로 상세한 자료를 요청할시에 정확한 자료의 공급이 가능하며 특별한 경우에는 설계의 대행도 가능하다.
귀사의 많은 지도편달을 바라며 성의껏 도와 드리겠습니다.
1) EXHAUST VOLUME : 1,000CMM
2) CONCENTRATION OF IN LET GAS : - 온도 : 40℃, - HCI : 4PPM
3) CONCENTRATION OF OUT LET GAS : - 온도 : 30℃, - HCI : 1-6PPM
· 액기비를 2로 가정
· GAS의 밀도 : 1.12㎏/㎥

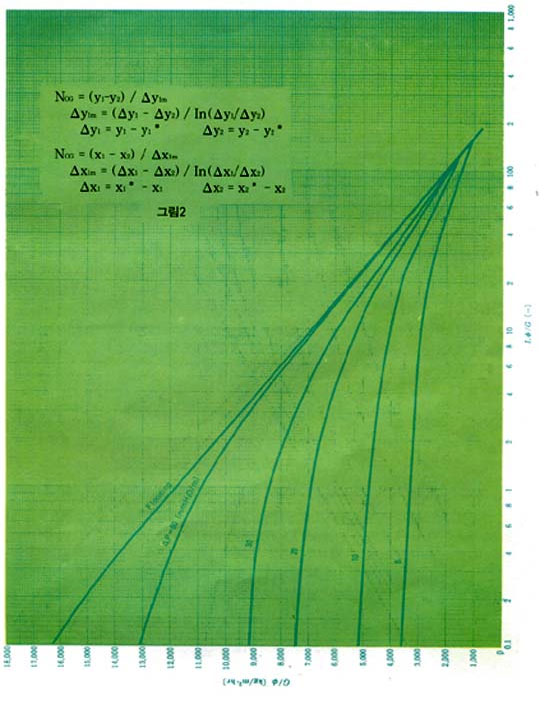

· 탑경 : X-Y CHART에 의해 FLOODING의 30%를 운전점으로 한다.
G = 7.500㎏/㎡ hr
Q = 1000CMM x 60 = 60,000㎥/hr(67,200/㎏/hr)
따라서 A = 67,200/7,500 = 8.96㎡
D = 3,300￠
· MWR과의 액기비 검토(Minimum, Wetting Rate)
MWR = VL/aP
MWR은 2.2 x 10-5㎡/sec
VL = ㎥/㎡ sec
aP = 150㎡/㎥ Surface Are
따라서 VL = MWR x aP = 0.0033㎥/㎡ sec
0.0033㎥/㎡ sec x 60 x 8.96 x 1,000 = 1.774L/min
이때의 L/G = 1.774/1,000 = 1.8 이다.
따라서 최초의 L/G = 2보다 작으므로 상기의 액깁는 만족한다 할 수 있다.
HOG = HG+M(GM/LM)HL
HG = 0.187 x g0.46/L0.36 X 확산계수보정
G = 7,500kg/㎡hr
L = 2 x 1,000 x 60/8.96 = 13,393㎡hr
HG = 0.187 x 7,5000.46/13,3980.36 x 0.26/0.11 = 0.88m
따라서 HOG = 0.88(본 설계에서는 HL은 CHEMICAL REACTION으로 극히 작은 수로 생략한다.
NOG = LN 5/2 = 1.09 흡수율 60% 이상
Z = HOG x NOG
0.88 x 1.09 = 0.95m ≒ HL에 의한 여유율 감안 1.2m으로 한다.
· 충진 VOLUME
탑면적 x 충진고 = 충진량
충진량 : 8.96㎡ x 1.2m = 10.75㎥
총괄면적 : 10.75㎥ x 150㎡/㎥ = 1612㎡
| 1 | 규 격 | 200#E4EBE4 | |
|---|---|---|---|
| 2 | 재질 | 일반용 | PP |
| 3 | 사용온도 | 일반용도 | 100℃미만 |
| 4 | 공간율(%) | 95 | |
| 5 | 압력손실 | 아래(표)참조 | |
| 6 | 표면적(㎡/㎥) | 116 | |
| 7 | 중 량(kg/㎥) | 60(APPROX) | 8 | 수 량(㎥) | 6800EA | 9 | 포장단위(포) | 900EA |
· Scrubber충진재용
· 흡수탑 또는 반응탑의 충진재용
· 화학공장 충진재용
· 기타 공해방지설비 충진재용
HI-REX 200이란 TOWER PACKING으로써 종래에 사용하던 충진물에 단점을 개선하여 새로 개발된 "신"제품으로 중량이 가볍고???,? 알카리,???이 좋고 압력손실이 적어며 가격이 저렴한 혁신적인 제품입니다.
